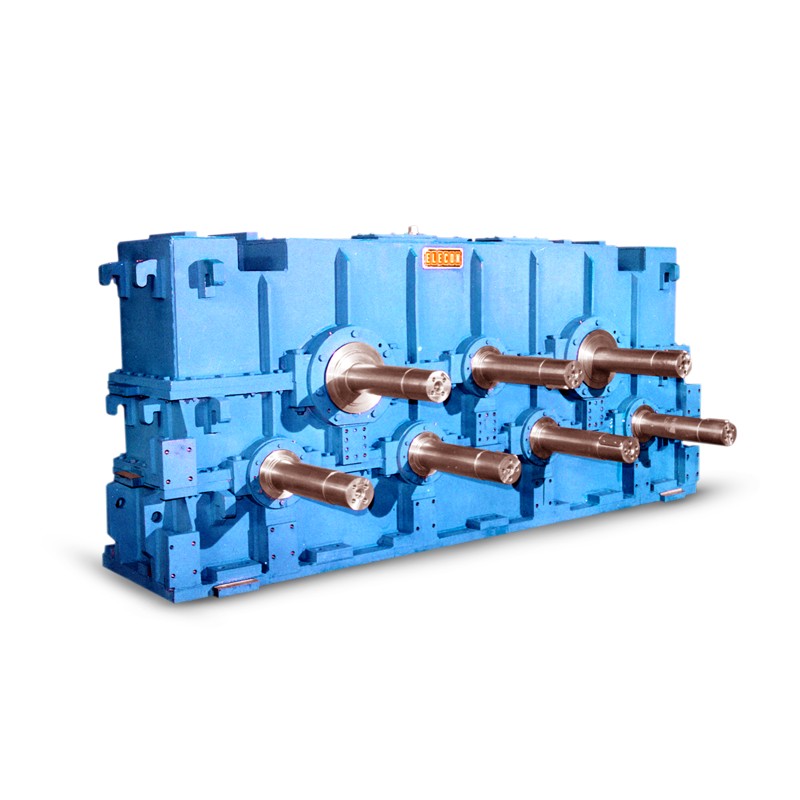

Elecon heeft een speciaal op maat gemaakte tandwielkast van het type SBN 2 x 570-705 S/SO ontwikkeld en geleverd aan M/s. Jindal Seamless Tubes, Nasik voor het aandrijven van 7 rolstandaarden voor warm vormen voor roestvrij staal, buisafwerking. De tandwielkast is in principe ontworpen om vermogen over te brengen van twee x 340 kW, 750 tpm gelijkstroommotor met een reductieverhouding van 15,95:1.
Hij bestaat uit tweevoudige reductietrappen met twee ingaande assen gevolgd door een cluster van tandwielstellen met een verhouding van 1:1, wat resulteert in 7 uitgaande assen die met dezelfde snelheden draaien, maar met verschillende draairichtingen. De tandwielkasten zijn gemaakt van carbonerend gelegeerd staal met hoge treksterkte, 17 CrNiMo6 volgens DIN 17210, gehard tot 60 ± 2 HRC en nauwkeurig geslepen tot nauwkeurigheidsklasse 6 volgens DIN 3961-63.
De uitgaande assen zijn gemaakt van medium koolstofstaal CK 60N volgens DIN 17200 en zijn groot genoeg om bestand te zijn tegen een zware lastoverdracht voor een betere stijfheid zonder onnodige doorbuiging.
| Eigenschappen | Helix tandwielkast met 2 ingaande en 7 uitgaande assen |
| Voordelen | Heavy Duty tandwielkast met nauwkeurig geslepen tandwielkasten en meerdere uitgaande assen |
| Technische specificaties | SBN 2 x 570-7 OS S/So |
| Productapplicatie | Naadloze buisinstallaties voor het aandrijven van rolstandaarden |
| Bereik | Op maat gemaakt om aan de eis van de klant te voldoen |
| Toepassingen | Unit voor warm vormen |
|---|---|
| Sectoren | Staalindustrie |
