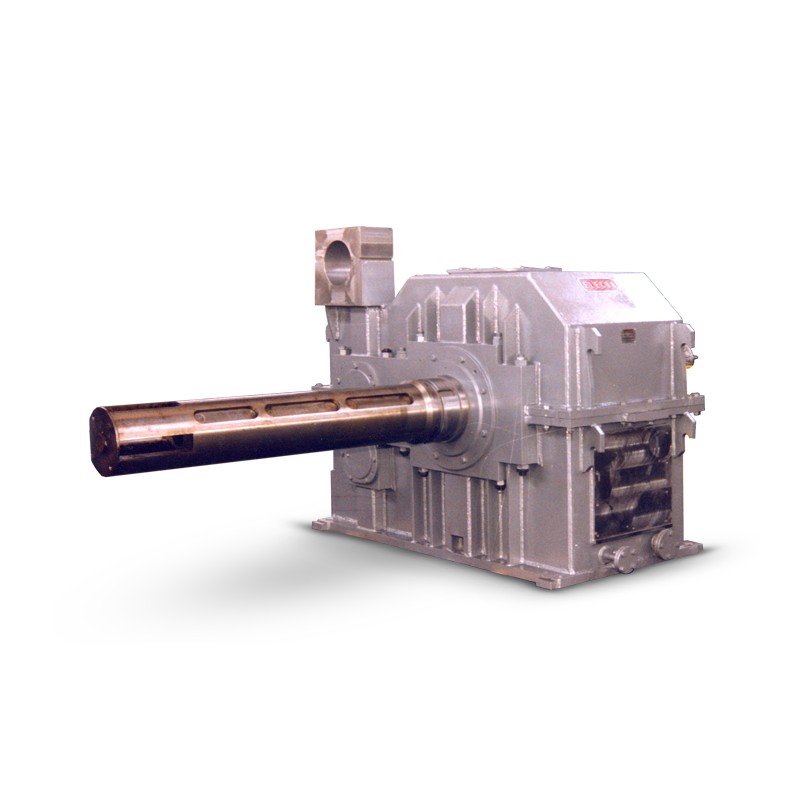

ELECON heeft met succes tandwielkasten ontworpen, geproduceerd en geleverd voor aandrijving van op-/afwikkelaar voor de staalindustrie. Deze tandwielkast zal via Magadh, Indore naar China worden geëxporteerd. Deze tandwielkasten zijn voetgemonteerde Helix reductoren, ééntraps, parallelle as, met massieve ingaande en speciale uitgaande as (in de leveringsomvang van de klant). Deze tandwielkast heeft extra zware sferische rollagers op de uitgaande as om het eigen gewicht van de spoel van 25 ton en de spoelspanning op te vangen.
De behuizing van de tandwielkast is gemaakt van extra zwaar (stevig) mild staal, materiaal volgens IS 2062 gefabriceerd van Fe410 WA om de schokbelasting als gevolg van het opwinden en herwikkelen van de spoel op te vangen. De interne onderdelen zijn gecarboneerd, gehard en geslepen en speciaal geprofileerd en in de lengterichting gecorrigeerd om een hogere classificatie en een laag geluidsniveau te realiseren.
De tandwielkasten zijn gemaakt van carbonerend gelegeerd staal met hoge treksterkte, 17CrNiMo6 volgens DIN-17210 en gehard tot 60 +/- 2 HRC, nauwkeurig geslepen tot nauwkeurigheidsklasse 6. De tanden en lagers worden geforceerd gesmeerd met olie.
| Eigenschappen | Helix tandwielkast met parallelle as en zwaar uitgevoerde lagers op uitgaande as |
| Voordelen | Robuust ontwerp met lagers met een hoog draagvermogen om de spoelen te ontlasten tijdens opwinden, oprollen en spannen |
| Technische specificaties | SAN 900 S/So |
| Productapplicatie | Gebruikt voor op-/afwikkelaar, ETR-DTR, op- en afwikkelrolaandrijving van stalen rollen in de staalindustrie |
| Bereik | Op maat gemaakt om te voldoen aan de eisen van de klant tot max. 4.000 kW vermogen |
| Toepassingen | Opwikkelaar / Afwikkelaar |
|---|---|
| Sectoren | Staalindustrie |
